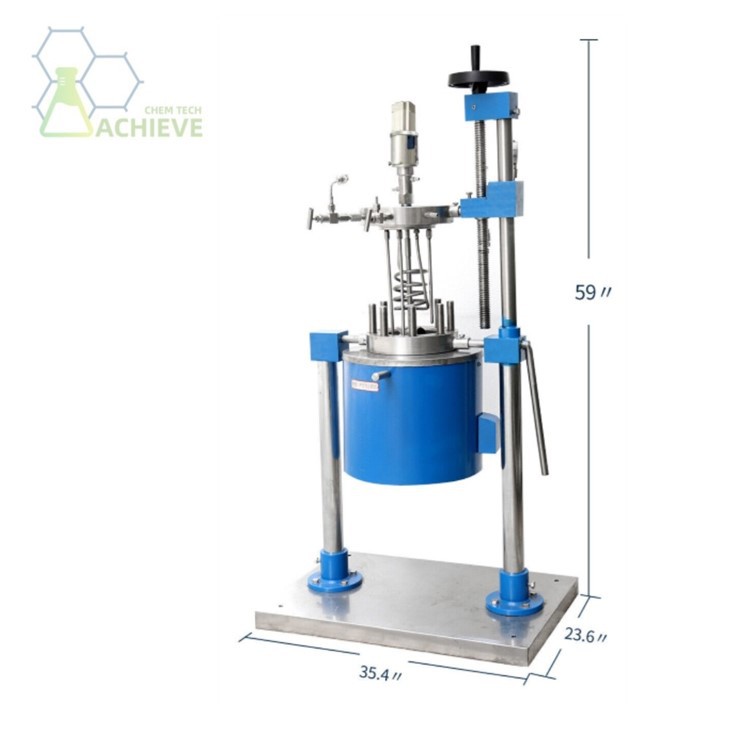

Reactor de laboratorio de alta presión
2. Volumen (l): 0. 1-50
3. Aplicaciones: Adecuado para alquilación, aminación, bromación, carboxilación, cloración y reducción catalítica
4. Marco de acero inoxidable
5. Temperatura de trabajo: hasta 350 grados
6. Voltaje: 220V 50/60Hz
7. Fabricante: lograr la fábrica de Chem Xi'an
8. 16 años experiencias en equipos químicos
9. Certificación CE e ISO
10. Envío profesional
Descripción
Parámetros técnicos
Reactores de laboratorio de alta presiónson equipos utilizados para experimentos de reacción química a alta presión. Los reactores de laboratorio de alta presión comunes incluyen lo siguiente:
◆ Reactor elástico de acero de alta presión: este tipo de tetera de reacción generalmente está hecho de acero inoxidable de alta resistencia y puede resistir alta presión y temperatura. Tiene un buen rendimiento de sellado y resistencia a la corrosión, y es adecuado para diversas reacciones de síntesis orgánica y reacciones catalíticas .
◆ Reactor de alta presión agitando: este reactor puede agitar materiales a alta presión para mejorar la uniformidad y la velocidad de reacción. Por lo general, está equipado con un dispositivo de agitación eléctrica y tiene un buen rendimiento de sellado y función de control de temperatura.
◆ Reactor de alta presión de agitación magnética: este tipo de hervidor de reacción usa un agitador magnético para revolver, lo que evita la fuga de gas causada por el sello mecánico. Es adecuado para estudiar la reacción de sustancias sensibles al gas bajo alta presión.
◆ Reactor de alta presión en miniatura: este tipo de recipiente de reacción es de tamaño pequeño y es adecuado para micro o a pequeña escala experimentos de reacción de alta presión. Por lo general, tiene una pequeña capacidad de reacción, pero aún puede proporcionar un entorno estable de alta presión y Control de temperatura preciso.
ProporcionamosReactores de laboratorio de alta presión, consulte el siguiente sitio web para obtener especificaciones detalladas e información del producto.
Producto:https://www.achievechem.com/chemical-equipment/high-presure-reactor.html
Introducción de productos
Reactores de laboratorio de alta presiónson adecuados para una variedad de reacciones químicas, que deben determinarse de acuerdo con las características de las reacciones. En términos generales, los reactores de laboratorio se utilizan principalmente para llevar a cabo reacciones químicas a alta presión, porque la alta presión puede aumentar la velocidad de las reacciones químicas y La concentración de reactivos, mejorando así la eficiencia de reacción.
Parámetro de productos
Reactor elevable de la serie FCF
|
Modelo |
Ac 1233-0. 1 |
AC 1233-0. 25 |
AC 1233-0. 5 |
AC 1233-1 |
AC 1233-2 |
AC 1233-3 |
AC 1233-5 |
AC 1233-10 |
AC 1233-20 |
AC 1233-30 |
AC 1233-50 |
|
Capacidad (l) |
0.1 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
20 |
30 |
50 |
|
Presión de ajuste (MPA) |
22 |
||||||||||
|
Temperatura de ajuste (grado) |
350 |
||||||||||
|
Precisión del control de la temperatura (grado) |
±1 |
||||||||||
|
Método de calentamiento |
Calefacción eléctrica general, otros son de infrarrojo lejano, aceite térmico, vapor, agua circulante, etc. |
||||||||||
|
Torque de agitación (N/cm) |
120 |
||||||||||
|
Potencia de calefacción (KW) |
0.6 |
0.8 |
1.5 |
2 |
2.5 |
4 |
7 |
10 |
12 |
||
|
Controlador de temperatura |
Visualización en tiempo real y ajuste la velocidad, la temperatura, el tiempo, con el medidor de ajuste de temperatura automático PID estándar. |
||||||||||
|
Ambiente de trabajo |
Temperatura ambiente 0-50 grado, humedad relativa 30 ~ 80%. |
||||||||||
|
Voltaje (V/Hz) |
220 50/60 |
||||||||||
Características del producto
El principio de diseño de la válvula de entrada y la válvula de salida del reactor de laboratorio de alta presión se basa principalmente en el principio básico del recipiente a presión y el diseño de la tubería, y al mismo tiempo, es necesario considerar las condiciones de trabajo y los requisitos operativos que se pueden encontrar en uso real.
 |
 |
 |
 |
◆ Diseño de válvula de entrada de aire: La válvula de entrada de aire generalmente está diseñada como una válvula de cierre de un solo asiento o doble asiento, y a veces está diseñado como una válvula de bola giratoria o una válvula de enchufe. En el reactor de laboratorio de alta presión, la válvula de entrada de aire necesita Resistencia de alta presión, buen sellado, resistencia a la corrosión, operación estable y confiable, etc., la válvula de admisión generalmente adopta el mecanismo de apertura y cierre de tipo resorte, y el disco de la válvula se abre bajo la acción de la presión de admisión; cuando la presión disminuye, la válvula El disco está cerrado por la fuerza de resorte, cortando así el paso de entrada de aire. En el diseño, los factores como el diámetro, la longitud y el radio de flexión del tubo de admisión, así como los parámetros hidrodinámicos, como la velocidad de admisión y la caída de presión consideró.
◆ Diseño de válvula de salida de aire: La válvula de salida de aire es uno de los componentes importantes de la tetera de reacción de laboratorio de alta presión, y su función principal es controlar la presión en la tetera de reacción y garantizar el funcionamiento seguro y confiable del recipiente a presión. La válvula de salida generalmente es Diseñado en forma de válvula reguladora de un solo asiento o doble asiento, y a veces se adoptan otras formas como el tipo de pistón o el tipo de diafragma. En el diseño, es necesario considerar los parámetros hidrodinámicos, como la velocidad de salida, el coeficiente de flujo y el ajuste ajustable relación, así como la sensibilidad, estabilidad y resistencia a la corrosión del mecanismo regulador. Al mismo tiempo, la válvula de salida de gas debe comunicarse con el espacio superior de la hervia de reacción, para que el gas pueda descargarse suavemente.
Conocimiento
El sistema de descarga de emergencia juega un papel importante en el reactor de laboratorio de alta presión. Cuando la reacción es anormal, como la temperatura y la presión están fuera del rango seguro, o hay una reacción incontrolable, el sistema de descarga de emergencia puede descargar rápidamente los reactivos a un lugar seguro para evitar los peligros de alta presión, alta temperatura y fuga de material causada por una reacción no controlada.
El diseño del sistema de descarga de emergencia generalmente incluye las siguientes piezas:
◆ tubería de descarga: El sistema de descarga de emergencia generalmente está equipado con una tubería de descarga independiente, que se puede conectar al fondo o al lado de la tetera de reacción para garantizar que los reactivos se puedan descargar rápidamente.
◆ Puerto de descarga: El puerto de descarga es una parte clave del sistema de descarga de emergencia, que se puede abrir y cerrar rápidamente para descargar cuando sea necesario.
◆ Válvula de descarga: La válvula de descarga es un dispositivo para controlar la apertura y el cierre del puerto de descarga, que se puede abrir automáticamente o manualmente cuando sea necesario para descargar los reactivos.
◆ Recipiente de descarga: El sistema de descarga de emergencia generalmente está equipado con un recipiente de descarga, que puede contener los reactivos descargados para evitar la contaminación ambiental causada por los reactivos.
◆ Filtro de descarga: Para evitar la contaminación ambiental causada por reactivos descargados, generalmente se instala un filtro de descarga en la tubería de descarga para filtrar impurezas y sustancias nocivas en los reactivos.
Seguridad de laboratorio
La seguridad de laboratorio es el primer requisito previo para realizar trabajos experimentales, los siguientes son algunos de los detalles que necesitan atención en la seguridad del laboratorio:
Protección personal
Reglamento de uso:
Al ingresar al laboratorio, debe usar la ropa de trabajo necesaria de acuerdo con las regulaciones.
Para operaciones que involucran sustancias peligrosas, solventes orgánicos volátiles, productos químicos específicos, etc., deben usar equipo de protección, que incluyen máscaras protectoras, guantes protectores, gafas protectores, etc.
Las lentes de contacto están estrictamente prohibidas en el laboratorio para prevenir la corrosión causada por derrames químicos en las gafas.
El cabello largo y la ropa suelta deben fijarse adecuadamente, y los zapatos deben usarse al manipular las drogas.
Operación de laboratorio
Los productos farmacéuticos deben ser recibidos y almacenados:
Al manejar productos químicos peligrosos, debe seguir el código de práctica o las instrucciones del instructor, y no debe cambiar el procedimiento experimental por sí mismo.
Al recibir medicamentos, debe confirmar el nombre chino etiquetado en el contenedor y verificar las etiquetas de peligro y los dibujos de los medicamentos.
Los solventes orgánicos volátiles, ácidos fuertes y álcalis, fármacos altamente corrosivos y tóxicos deben operarse en gabinetes de extracción de humos especiales o tuberías de fumar.
Deben almacenarse los productos químicos de diferentes naturalezas (solventes egorgánicos, productos químicos sólidos, compuestos ácidos y álcali).
Precauciones para la operación experimental:
Está prohibido tocar las drogas directamente con las manos, evitar llevar las fosas nasales a la boca del contenedor para oler el olor de las drogas, y está estrictamente prohibido probar las drogas.
Durante la operación de calefacción, no se acerque al instrumento calentado para la observación, y no enfrente la boca del tubo de ensayo hacia los demás o usted mismo.
Los medicamentos restantes no se volverán a colocar en la botella original, ni serán rechazados o sacados del laboratorio, sino que se colocarán en los contenedores designados.
Medio ambiente de laboratorio e instalaciones de seguridad
Ventilación de laboratorio:
Asegúrese de que el sistema de ventilación de laboratorio funcione correctamente y que el interruptor del equipo de ventilación esté en la posición correcta.
Asegúrese de que el sistema de ventilación se encienda y genera suficiente flujo de aire antes de realizar experimentos con gases peligrosos.
Instalaciones de seguridad:
Familiarícese con rutas de escape y respuesta de emergencia en caso de emergencia, y tenga en cuenta la ubicación de los kits de primeros auxilios, el equipo de extinción de incendios, las unidades de emergencia y las duchas.
Los gabinetes de seguridad se utilizan para almacenar y manejar materiales peligrosos, garantizar que sus puertas y sellos no estén dañados y mantengan un ambiente de presión negativa dentro de los gabinetes.
Comportamiento
Comer y almacenamiento:
Se prohíbe comer, beber, almacenar alimentos, bebidas y otros artículos personales de los hogares en el laboratorio.
El almacenamiento de alimentos está prohibido en refrigeradores o gabinetes de almacenamiento donde se almacenan los productos químicos.
Manejo posterior al experimento:
Después del experimento, lave los utensilios utilizados de manera oportuna; los instrumentos y los medicamentos se clasifican y organizan y se colocan en la ubicación designada.
Lávese las manos antes de salir del laboratorio y no use abrigos y guantes de laboratorio en áreas no laboratorias.
Tratamiento de emergencia
Familiarícese con el tratamiento de emergencia de los accidentes de seguridad de laboratorio, como incendios, descargas eléctricas, quemaduras químicas y otras medidas de emergencia.
En caso de emergencia, siga el principio de "Seguridad orientada a las personas primero", priorice a las personas para evitar el peligro y el rescate.
Seguir los detalles de seguridad de laboratorio anteriores puede reducir efectivamente la probabilidad de accidentes de seguridad de laboratorio y garantizar la seguridad personal del personal de laboratorio y la estabilidad del medio ambiente de laboratorio.
Medición de energía nuclear
► Principio de medición
Las mediciones de energía nuclear generalmente se basan en mediciones de densidad de flujo de neutrones. Contactando el reactor 235U como ejemplo, la potencia del reactor P se puede expresar como: P=φ∑ve, donde φ es la densidad de flujo de neutrones, ∑ es La sección transversal de fisión macroscópica del neutrón térmico, V es el volumen ocupado por 235U, y E es la energía de cada descarga de fisión. Por lo tanto, la potencia del reactor se puede calcular midiendo la densidad de flujo de neutrones φ.
► Tecnología de medición
La tecnología de medición de energía nuclear de los reactores de laboratorio de alta presión se basa principalmente en la detección de neutrones o rayos gamma. Debido a que los neutrones y los rayos gamma asociados con las reacciones de fisión aún se pueden detectar después de penetrar varias distancias, estas radiación se pueden usar para realizar mediciones.
1) Detector de neutrones
El detector de neutrones es el principal medio de medición de energía nuclear. Para reducir el efecto del fondo gamma, los detectores de neutrones a menudo se usan para medir la potencia del reactor.
Las lecturas de los detectores de neutrones deben calibrarse a la potencia térmica, es decir, escala de potencia térmica.
2) Detector de rayos gamma
Aunque los detectores de rayos tienen menos aplicaciones directas en la medición de energía nuclear, pueden reflejar indirectamente la potencia del reactor midiendo la concentración de ciertos isótopos radiactivos en el bucle de refrigerante del reactor.
Por ejemplo, se mide la concentración de isótopos de la serie N producida por la activación de neutrones del oxígeno contenido en el refrigerante, y su concentración es proporcional a la tasa de fisión en el núcleo, es decir, a la energía nuclear.
► Sistema de medición y aplicación
El sistema de medición de energía nuclear del reactor de laboratorio de alto voltaje generalmente incluye detector, circuito de procesamiento de señales, adquisición de datos y sistema de visualización. Estos sistemas pueden medir y mostrar el nivel de energía nuclear del reactor en tiempo real y con precisión, y proporcionar una base importante para el control y protección del reactor.
Por ejemplo, en la planta de energía nuclear AP1000, el sistema de medición de energía nuclear calcula la energía nuclear del reactor midiendo la densidad de flujo de neutrones de la fuga del reactor. El sistema incluye el detector de neutrones de rango de origen, detector de neutrones de rango intermedio y detector de neutrones de rango de energía, cuyo puede cubrir todo el rango de potencia del reactor. Al mismo tiempo, el sistema también está conectado con el sistema de protección del reactor y el sistema de control de la planta de energía para realizar el control de seguridad y el monitoreo de operación del reactor.
Rango de medición y selección de detector
Debido al gran rango de variación de la potencia del reactor (desde unos pocos vatios hasta varios cientos de megavatios), los detectores de rango múltiple a menudo se usan para cubrir todo el rango de medición. El método más común es usar tres rangos: rango de fuente, rango intermedio y potencia rango.
Rango de fuente
Es adecuado para la medición de la energía nuclear del reactor que comienza desde el estado de apagado subcrítico hasta el estado crítico.
En este momento, la tasa de fluencia de neutrones que golpea el detector suele ser muy baja, y es necesario usar un detector de neutrones pulsado para dar una señal de velocidad de conteo.
Rango intermedio
Es adecuado para la medición de la energía nuclear cuando el reactor se eleva del estado crítico a aproximadamente el 10% de la potencia nominal.
Una cámara de ionización de neutrones compensada con gamma de flujo directo generalmente se usa para reducir el efecto de los antecedentes gamma.
Rango de potencia
Es adecuado para la medición de la energía nuclear en el rango de 1% ~ 150% de la potencia nominal del reactor.
Los requisitos de rendimiento del detector son altos, generalmente utilizando la cámara de ionización de neutrones con compensación gamma o método de calibración de múltiples puntos.
