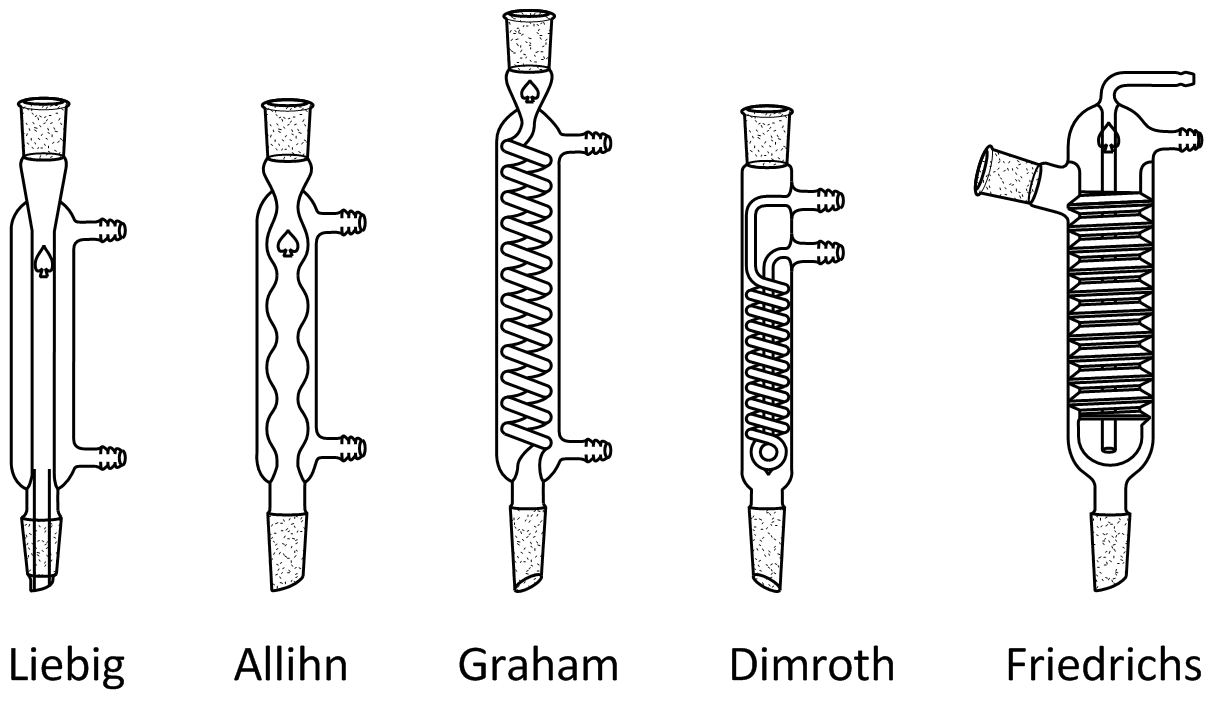

Condensador de dedo frío
(1) 150 mm/200 mm/300 mm/400 mm/500 mm/600 mm ---19*2
(2) 200 mm/300 mm/400 mm/500 mm/600 mm ---24*2
(3) 400 mm/500 mm/600 mm ---29*2
2. Condensador de Allihn
(1) 150 mm/200 mm/300 mm/400 mm/500 mm/600 mm ---19*2
(2) 200 mm/300 mm/400 mm/500 mm/600 mm ---24*2
(3) 500 mm/600 mm ---29*2
3. Condensador de Graham:
(1) 150 mm/200 mm/300 mm/400 mm/500 mm/600 mm ---19*2
(2) 200 mm/300 mm/400 mm/500 mm/600 mm ---24*2
(3) 500 mm/600 mm ---29*2
*** Lista de precios para todo el anterior, pregúntanos para obtener
Descripción
Parámetros técnicos
Condensador de dedo frío, Un condensador en forma de dedo (reflujo), como su nombre indica, es un dispositivo de condensación con forma de dedo. Utiliza medios de enfriamiento (como agua, hielo, refrigerante, etc.) para enfriar y condensar vapor o gas de alta temperatura dentro del tubo del condensador en líquido a través de la pared exterior del tubo del condensador, logrando así la separación y purificación del material. Debido a su diseño de forma inteligente, es muy favorecido en experimentos que requieren una condensación eficiente para un intercambio de calor más eficiente. Es un equipo de condensación de uso común en laboratorios químicos, con un diseño único y funciones potentes, ampliamente utilizadas en varios procesos experimentales que requieren reflujo de condensación. Consiste principalmente en el cuerpo del tubo del condensador, el sistema de circulación media de enfriamiento, el sistema de reflujo, los dispositivos de soporte y fijación, así como otros accesorios y accesorios. Estas partes trabajan juntas para lograr una condensación y reflujo efectivos de vapor o gas de alta temperatura, proporcionando un fuerte apoyo para la investigación experimental y las prácticas de producción en campos como la química, la ingeniería química y los productos farmacéuticos. Como un dispositivo de condensación eficiente, compacto y resistente a la corrosión, juega un papel importante en los laboratorios químicos. Mediante la selección razonable, el uso correcto y el mantenimiento regular, sus ventajas pueden utilizarse completamente, proporcionando un fuerte apoyo para la investigación experimental y la práctica de producción. Al mismo tiempo, también se debe prestar atención a las precauciones de seguridad y el cumplimiento de las regulaciones de laboratorio para garantizar la seguridad y el progreso sin problemas del proceso experimental.
Estructuras
Elcondensador de dedo fríose compone principalmente de tubos de condensador, sistema de circulación de medio de enfriamiento, marco de soporte y otras partes. El tubo del condensador es su componente central, generalmente hecho de materiales de alta conductividad térmica, como acero inoxidable, vidrio, etc., para garantizar un buen rendimiento de conductividad térmica. El interior del tubo del condensador es liso para reducir la resistencia durante el flujo de fluido y mejorar la eficiencia de la condensación. El sistema de circulación de medio de enfriamiento es responsable de administrar el medio de enfriamiento a la pared exterior del tubo del condensador, eliminando el calor a través del intercambio de calor y condensar el vapor o gas de alta temperatura dentro del tubo. El marco de soporte se utiliza para fijar el tubo del condensador, asegurando su estabilidad y seguridad durante el uso.
- Material del núcleo: El cuerpo del tubo del condensador se refiere a la parte central del tubo de condensador de reflujo, generalmente hecho de vidrio de borosilicato alto, acero inoxidable u otros materiales resistentes a la alta temperatura y resistentes a la corrosión. La selección de estos materiales se basa en consideraciones como su estabilidad a sustancias químicas, conductividad térmica y resistencia mecánica.
- Diseño de forma: aunque los tubos de condensación denominados directamente como "en forma de dedo" pueden no ser comunes, los diseños similares pueden incluir múltiples cuerpos de tubos curvos o ramificados destinados a aumentar el área de condensación y mejorar la eficiencia de la condensación. En algunos casos, el tubo del condensador puede contener múltiples bolas pequeñas o estructuras especialmente con forma dentro para promover aún más la distribución y el reflujo del condensado.
- Función: El tubo del condensador es responsable de guiar vapor o gas de alta temperatura al área de enfriamiento y condensarlo en líquido a través del intercambio de calor con el medio de enfriamiento. Durante este proceso, el material, la forma y el diseño estructural del tubo del condensador tienen un impacto significativo en la eficiencia de la condensación.
- Entrada y salida de medio de enfriamiento: la entrada y salida de medio de enfriamiento se proporcionan en ambos extremos o en posiciones apropiadas del tubo del condensador, utilizados para conectar el sistema de circulación de medio de enfriamiento. Estas importaciones y exportaciones generalmente se diseñan como interfaces de conexión estándar para conectarse con equipos de enfriamiento en el laboratorio, como enfriadores, contenedores de mezcla de agua helada, etc.
- Canal medio de enfriamiento: un canal diseñado para la circulación de medio de enfriamiento fuera o dentro del tubo del condensador. Estos canales permiten que los medios de enfriamiento (como agua, agua salada de hielo, etc.) fluyan a través de la superficie del tubo del condensador, absorbiendo y quitando el calor. El diseño del canal debe garantizar que el medio de enfriamiento pueda fluir de manera uniforme y eficiente a través de toda la superficie del tubo del condensador para mejorar la eficiencia de la condensación.
- Función: el sistema de circulación de medio de enfriamiento reduce la temperatura de la superficie del tubo del condensador circulando continuamente el medio de enfriamiento, logrando así una condensación efectiva de vapor o gas de alta temperatura. Este sistema es un componente clave para lograr la función del reflujo de condensación.
- Puerto de reflujo: se proporciona un puerto de reflujo en la parte inferior o apropiada del tubo del condensador para reflujo el líquido condensado nuevamente en el recipiente de reacción. El puerto de reflujo generalmente está diseñado como una estructura que es fácil de conectar y desmontar, para conectarse con conectores como tubos de goma y tubos de vidrio.
- Persalización de reflujo: la tubería de reflujo es un canal para el condensado de reflujo desde el cuerpo del condensador hasta el recipiente de reacción. Estas tuberías pueden estar hechas de vidrio, caucho u otros materiales resistentes a la corrosión para garantizar que no se introduzcan impurezas o que se produzcan reacciones químicas durante el proceso de reflujo.
- Función: el sistema de reflujo logra una recuperación y reutilización efectivas de reactivos volátiles mediante el reflujo del condensado en el recipiente de reacción. Este sistema es de gran importancia para mejorar el rendimiento de la reacción, reducir los desechos de las materias primas y proteger el entorno experimental.
- Marco de soporte: para mantener la estabilidad del tubo del condensador y evitar que se incline o agite durante el uso, un marco de soporte generalmente está equipado para fijar el tubo del condensador. El diseño del marco de soporte debe tener en cuenta factores como la longitud y el peso del tubo del condensador, así como el diseño espacial de la tabla experimental.
- Accesorios fijos: además del marco de soporte, los accesorios fijos también se pueden usar para asegurar aún más el cuerpo del tubo del condensador y sus conectores. Estos accesorios pueden garantizar que el tubo del condensador permanezca estable durante el proceso experimental, mejorando así la precisión y confiabilidad del experimento.
- Función: el dispositivo de soporte y fijación proporciona soporte y fijación estables para el tubo del condensador, asegurando su estabilidad y seguridad durante el proceso experimental. Esto es de gran importancia para garantizar la precisión de los resultados experimentales y la protección de los equipos experimentales del daño.
- Junta de sellado: para garantizar el sellado entre el tubo del condensador y la pieza de conexión, generalmente se usan componentes de sellado, como las juntas de sellado. Estas juntas están hechas de materiales resistentes a la alta temperatura y resistentes a la corrosión, lo que puede evitar efectivamente la fuga de medio o reactivos de enfriamiento.
- Válvulas de regulación y medidores de flujo: en algunos casos, se pueden instalar accesorios como las válvulas de regulación y los medidores de flujo en el sistema de circulación del medio de enfriamiento para controlar con precisión el flujo y la temperatura del medio de enfriamiento. Estos archivos adjuntos pueden lograr un control preciso sobre el proceso de enfriamiento, mejorando así la precisión y la reproducibilidad del experimento.
- Dispositivo de protección de seguridad: para garantizar la seguridad del personal experimental, el condensador de reflujo en forma de dedo también puede estar equipado con dispositivos de protección de seguridad, como escudos de protección, redes protectores, etc. Estos dispositivos pueden evitar que el vapor de alta temperatura o las sustancias corrosivas causen daños al personal experimental.
Ventajas
Condensador de dedo frío, comúnmente conocido como un diseño específico del condensador en entornos químicos y de laboratorio, puede tener diferentes características estructurales dependiendo del fabricante y la aplicación específica, pero en general, puede referirse a una estructura de tubo interno con algún tipo de "forma de dedo" o disposición especial, utilizada para optimizar la eficiencia de la condensación y la operación reflujo.
|
|
|
- Diseño especial del tubo interno: una de las ventajas centrales del tubo de condensador de reflujo en forma de dedo es su diseño único del tubo interno. Este diseño puede incluir una serie de estructuras de "dedo similares" cuidadosamente arregladas o segmentos de tubos/tubos de forma de forma similar, que no solo aumentan el área de condensación sino que también promueven la distribución uniforme y el reflujo efectivo del condensado. En comparación con los tubos de condensador rectos o serpentinos tradicionales, los diseños en forma de dedo pueden capturar y condensar vapor de manera más efectiva, reducir la acumulación y retención de condensado en la pared del tubo y, por lo tanto, mejorar la eficiencia de la condensación.
- Aumento del área de condensación: el área de condensación es uno de los factores clave que afectan la eficiencia de la condensación. El tubo de condensador de reflujo en forma de dedo aumenta significativamente el área de condensación a través de su estructura especial del tubo interno, lo que permite que se condense más vapor en líquido en un corto período de tiempo. Este diseño es particularmente adecuado para situaciones que requieren una condensación eficiente, como destilación o reacciones de reflujo de altas sustancias de punto de ebullición.
- Optimización del efecto de reflujo: en la operación de reflujo, el tubo del condensador debe asegurarse de que el líquido condensado pueda reflexionar suavemente hacia el sistema de reacción para mantener la estabilidad del entorno de reacción. El tubo de condensador de reflujo en forma de dedo, con su estructura única del tubo interior, promueve una distribución uniforme y un rápido reflujo de condensado, reduciendo el riesgo de acumulación de condensado y bloqueo dentro del tubo. Esto ayuda a mantener la continuidad y la estabilidad del sistema de reacción, mejorar la tasa de éxito y la reproducibilidad del experimento.
- Fácil de limpiar y mantener: después del uso a largo plazo, las impurezas o la suciedad pueden acumularse dentro del tubo del condensador, afectando el efecto de condensación. Los tubos de condensador de reflujo en forma de dedo suelen ser más fáciles de limpiar y mantener debido a su estructura única del tubo interno. Por ejemplo, se pueden usar agentes de limpieza o solventes apropiados para enjuagar el tubo del condensador, o se pueden usar métodos mecánicos como la limpieza ultrasónica para eliminar la suciedad obstinada. Además, algunos diseños también pueden incluir componentes desmontables para que los usuarios realicen una limpieza y mantenimiento más exhaustivos.
- Amplia aplicabilidad: los tubos de condensador de reflujo en forma de dedo son adecuados para varios escenarios de producción experimental e industrial, incluida la síntesis orgánica, la preparación de drogas, los petroquímicos y otros campos. Su rendimiento eficiente de condensación y su efecto de reflujo estable lo convierten en una herramienta experimental indispensable en estos campos. Ya sea que se ocupe de sustancias con puntos de ebullición bajos o altos, los tubos de condensador de reflujo en forma de dedo pueden proporcionar soluciones confiables de condensación y reflujo.
- Configuración y expansión flexibles: para satisfacer las necesidades de diferentes experimentos y producción, los tubos de condensador de reflujo en forma de dedo generalmente se pueden configurar y ampliar de manera flexible con otros equipos experimentales, como frascos de destilación, boquillas curvas, etc. Esta flexibilidad permite a los usuarios elegir equipos y planes de configuración apropiados basados en necesidades experimentales específicas, lo que logran los mejores resultados experimentales y la eficiencia de producción.
- Estabilidad a alta presión y alta temperatura: en experimentos químicos, especialmente las operaciones de destilación y reflujo en condiciones de alta temperatura y presión, se colocan altos requisitos sobre la estabilidad y la durabilidad de los tubos de condensadores. Los tubos de condensador de reflujo en forma de dedo generalmente están hechos de materiales de vidrio o metal de alta calidad, que tienen una buena temperatura alta y alto rendimiento de resistencia a la presión. Este diseño garantiza la estabilidad y confiabilidad del tubo del condensador en condiciones extremas, reduciendo el riesgo de accidentes de seguridad causados por fallas en el equipo.
- Resistencia a la corrosión y la contaminación: cuando se trata de sustancias corrosivas o contaminantes, los tubos del condensador deben tener una buena resistencia a la corrosión y un rendimiento contra la contaminación. Los tubos generalmente usan materiales especiales o técnicas de tratamiento de superficie para mejorar su resistencia a la corrosión y resistencia a la contaminación. Este diseño ayuda a extender la vida útil del tubo del condensador y reducir la degradación del rendimiento causada por la corrosión o la contaminación.
Elcondensador de dedo fríoes un dispositivo de condensación altamente eficiente ampliamente utilizado en diversas aplicaciones científicas e industriales, particularmente en sistemas de vacío y entornos criogénicos. Este innovador condensador aprovecha los principios de conducción térmica y condensación de gas para lograr un rendimiento excepcional en la condensación de vapores o gases.
En su núcleo, presenta una varilla larga y delgada, el "dedo frío" hecho a partir de un material térmicamente conductor como cobre o acero inoxidable. Esta varilla se enfría a temperaturas extremadamente bajas, a menudo por nitrógeno líquido u otros criogenos, creando un gradiente de temperatura significativo a lo largo de su longitud. A medida que los gases o vapores entran en contacto con la superficie fría del dedo, se condensan en un estado líquido, eliminándolos efectivamente de la fase gaseosa.
Una de las ventajas clave radica en su capacidad para condensar incluso vapores de baja concentración de manera eficiente. La gran relación de área de superficie a volumen del dedo frío mejora la transferencia de calor, facilitando la condensación rápida y completa. Además, su diseño compacto lo hace ideal para la integración en sistemas con restricciones espaciales, como cámaras de vacío ultra altas, donde minimizar el volumen y mantener bajas presiones son cruciales.
Además, ofrece flexibilidad operativa. Al ajustar la temperatura de enfriamiento y las tasas de flujo, los investigadores pueden ajustar el proceso de condensación para cumplir con los requisitos experimentales o de producción específicos. Esta adaptabilidad lo convierte en una herramienta versátil para aplicaciones que van desde la ciencia de los materiales y la fabricación de semiconductores hasta la investigación analítica de química y criogénica.
