Bomba peristáltica de alto volumen
Rango de flujo: 0. 0053-6000 ml/min
2. Pomba peristáltica básica: serie LABM
Rango de flujo: 0. 0053-3100 ml/min
3. bomba peristáltica industrial
Rango de velocidad: 0. 1-600 rpm
Descripción
Parámetros técnicos

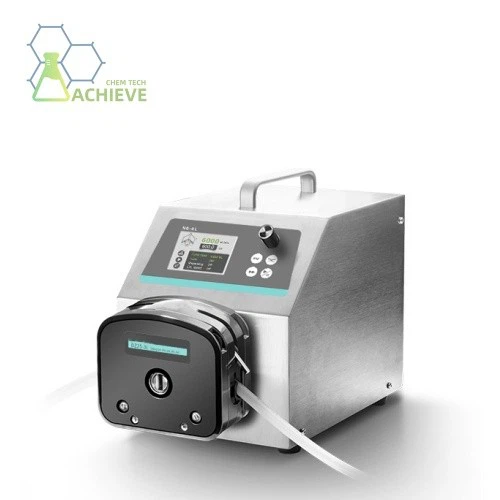

Bomba peristáltica de alto volumen, equipo de instrumentos, la bomba peistáltica consta de tres partes: conductor, cabeza de bomba y manguera. Las principales ventajas competitivas de las bombas peistálticas son que el fluido está aislado en el tubo de la bomba, el tubo de la bomba se puede reemplazar rápidamente, el fluido puede fluir en reversa, puede funcionar y el costo de mantenimiento es bajo. Una bomba peistáltica es como apretar una manguera llena de fluido con los dedos, y el fluido dentro de la manguera se mueve hacia adelante a medida que sus dedos se deslizan hacia adelante. El principio de la bomba peistáltica también es el mismo, excepto que los dedos son reemplazados por rodillos. El fluido de la bomba apretando y liberando alternativamente la manguera de entrega elástica del PMP. Al igual que apretar una manguera con dos dedos, a medida que los dedos se mueven, se forma presión negativa dentro de la manguera y el líquido fluye en consecuencia. Debido a su principio y ventajas de trabajo únicos, tiene una amplia gama de aplicaciones en múltiples campos. Por ejemplo, en el campo de la biomedicina, las bombas peistálticas se usan para el suministro de fármacos, cultivo celular, etc. En el campo de la ingeniería química, se utiliza para el transporte de líquidos corrosivos; En la industria alimentaria, se utiliza para llenar el jugo de fruta, la mermelada y otras frutas que contienen líquidos; En el campo de la protección del medio ambiente, se utiliza para el tratamiento de aguas residuales, etc.
Principio de trabajo
Una bomba peistáltica es como apretar una manguera llena de fluido con los dedos, y el fluido dentro de la manguera se mueve hacia adelante a medida que sus dedos se deslizan hacia adelante. El principio de PMP peistáltico también es el mismo, excepto que los dedos son reemplazados por rodillos. El fluido de la bomba apretando y liberando alternativamente la manguera de entrega elástica del PMP. Al igual que apretar una manguera con dos dedos, a medida que los dedos se mueven, se forma presión negativa dentro de la manguera y el líquido fluye en consecuencia.
Bomba peristáltica de alto volumenes un tubo de bomba que forma un fluido en forma de "almohada" entre dos rodillos giratorios. El volumen de la almohada depende del diámetro interno del tubo PMP y las características geométricas del rotor. El caudal depende del producto de tres parámetros: la velocidad de la cabeza PMP, el tamaño de la "almohada" y el número de "almohadas" generadas por cada rotación del rotor. El tamaño de la almohada es generalmente una constante (excepto cuando bombean fluidos con viscosidad particularmente alta).
En comparación con las bombas con el mismo diámetro del rotor, las PMP que producen un volumen de "almohada" más grande también tienen un mayor volumen de fluido transportado por revolución del rotor, pero también generan una mayor pulsación. Esto es similar a la situación de las válvulas de membrana. El PMP que produce un volumen de "almohada" más pequeño también ofrece un volumen más pequeño de fluido por revolución de su rotor; Además, las pequeñas "almohadas" se formaron de manera rápida y continua, el flujo de fluido más suave. Esto es similar al modo de trabajo de las bombas de engranajes.
Parámetro
Clasificaciones y características principales
Bomba peristáltica de alto volumenes un PMP de desplazamiento positivo que utiliza rodillos o árboles de levas para exprimir mangueras para transportar líquidos. Existen varios métodos de clasificación para bombas peistálticas, y las siguientes son las principales clasificaciones y características de las bombas peistálticas:
Clasificado por tamaño de tráfico
1. Bomba peistáltica de flujo pequeño
Se utiliza principalmente en industrias como la experimentación y la atención médica.
Alta precisión de flujo, adecuada para situaciones en las que se requiere un control de flujo preciso.
Debido a su pequeño tamaño y operación fácil, es muy adecuado para su uso en ambientes de laboratorio.
2. Bomba peistáltica de flujo medio
El alcance de la aplicación es relativamente amplio, incluidos experimentos, atención médica, producción y distribución a pequeña escala, etc.
La precisión del flujo también es alta, lo que puede satisfacer varias necesidades experimentales y de producción.
Adecuado para situaciones que requieren trabajo continuo o operación a largo plazo.
3. Bomba peistáltica de alto flujo
Se utiliza principalmente para experimentos de alto flujo, llenado y distribución de producción, y transporte de líquidos industriales.
Gran flujo, capaz de satisfacer las necesidades de producción y transporte a gran escala.
La estructura es resistente y puede soportar una alta presión de trabajo y operación a largo plazo.
Clasificado por función
1. Bomba peistáltica básica
Tener funciones de control básicas de PMP peistálticas, como el control de parada de inicio, el control de dirección, el ajuste de velocidad, etc.
Adecuado para modos de trabajo continuo o a largo plazo, como la aplicación común en laboratorios.
Fácil de operar, fácil de mantener y mantener.
2. Bomba peistáltica tipo flujo
Sobre la base del PMP peistáltico básico, se han agregado funciones como la pantalla de flujo, la corrección de flujo y la comunicación.
Puede lograr un control preciso y la visualización de flujo, adecuado para situaciones que requieren una medición precisa del flujo.
Tiene alta resolución y precisión, que pueden cumplir con los requisitos de control de flujo de alta precisión.
3. Bomba peistáltica tipo de distribución
Adecuado para diversos complejos de distribución cuantitativa líquida, medición precisa y alimentación cuantitativa.
Funciones agregadas, como la distribución del volumen de líquido, la referencia y el control de salida, lo que permite la distribución de líquido cronometrado y cuantitativo.
Adecuado para llenado de botellas farmacéuticas, distribución de muestras de laboratorio y otras ocasiones.
4. Bomba peistáltica personalizada
Diseño y fabricación de acuerdo con necesidades específicas del cliente.
Podemos proporcionar cabezas PMP peistálticas con diferentes rangos de flujo y diseñar varios circuitos de accionamiento PMP peistáltico.
Adecuado para ocasiones con requisitos especiales para PMP peistálticos, como entornos de trabajo especiales, medios especiales, etc.
Clasificado por técnicas operativas
1. Bomba peistáltica de velocidad variable
Tiene la función de control básica de impulsar el PMP y puede ajustar la velocidad para cambiar la velocidad de flujo.
Adecuado para situaciones donde el flujo debe ajustarse, como el control de flujo en los experimentos.
Tipo de distribución PMP Peistaltic (repetido aquí con el tipo de distribución PMP Peistaltic clasificado por función, pero en un ángulo diferente)
Centrándose en la función de la asignación cronometrada y cuantitativa, la asignación automática se logra a través de parámetros preestablecidos.
Adecuado para ocasiones que requieren una distribución precisa de líquidos, como el llenado farmacéutico.
2. Otros tipos
Las bombas peistálticas inteligentes, equipadas con interfaces gráficas, programación modular y otras funciones, pueden construir rápidamente flujos de trabajo exclusivos.
Adecuado para requisitos de transporte de fluidos complejos y diversos, como el transporte de fluidos en el campo biofarmacéutico.
Componente principal
Elbomba peristáltica de alto volumenEl sistema consta de tres partes: controlador de bomba peistáltica, cabezal de bomba peistáltica y tubo de bomba peistáltica.
1. Elija una tubería
Como condición para las mangueras de la bomba peistáltica
Tiene un cierto grado de elasticidad, es decir, la manguera puede recuperar rápidamente su forma después de la compresión radial
Tiene un cierto grado de resistencia al desgaste
Tener una cierta capacidad para resistir la presión
Sin fuga (buena opresión del aire)
Baja adsorción, buena resistencia a la temperatura, no fácil de envejecer, no hinchado, resistente a la corrosión, baja precipitación, etc.
2. Seleccione la cabeza de la bomba
Elija transporte de fluido de un solo o multicanal
¿Es fácil reemplazar la manguera?
¿Es fácil arreglar la manguera?
El espacio libre entre las tuberías de presión se ajusta a través de un trinquete u otro medio para adaptarse a las mangueras de diferentes espesores de la pared o lograr un ajuste de presión.
Selección de rodillos: la estructura del rodillo 6- tiene una tasa de flujo relativo ligeramente mayor; La amplitud de pulsación de fluido de la estructura de 10 rodillos es relativamente pequeña
Es la estructura del gatillo ágil y es conveniente abrir la tarjeta.
3. Seleccione la unidad
¿El control de flujo es necesario?
¿Necesita distribución de volumen de líquido?
¿Cuál es el tamaño del rango de tráfico?
Es la estructura general razonable y la operación conveniente
Si la precisión del flujo y la precisión del volumen de líquido cumplen con los requisitos
Requisitos especiales: nivel de protección, nivel a prueba de explosión, etc.
Requisitos de control externo: coincidencia de equipos, modo de operación, etc., como RS232, comunicación RS485, 0-5 v Regulación de velocidad de control externo, regulación de la velocidad del pulso, etc.
Mantenimiento y mantenimiento
El mantenimiento es crucial para garantizar la operación estable a largo plazo y extender la vida útil de las bombas peistálticas. Aquí hay algunos pasos básicos de mantenimiento:
Revise regularmente la manguera:
Las mangueras son los principales consumibles de PMP peistálticos y deben inspeccionarse regularmente para detectar desgaste, grietas o expansión.
Una vez que se encuentra la manguera dañada o envejecida, debe reemplazarse inmediatamente para evitar la fuga de fluidos y una disminución en el caudal.
Limpia la manguera y la cabeza de la bomba:
Limpie regularmente el interior y el exterior de la manguera y la cabeza PMP de acuerdo con la naturaleza del líquido transmitido para eliminar los residuos y evitar la contaminación o el bloqueo.
Se deben usar agentes y herramientas de limpieza apropiadas durante la limpieza para evitar daños a las mangueras y cabezas de PMP.
Verifique el desgaste de los rodillos:
El rodillo actúa directamente sobre la manguera y puede desgastarse después del uso a largo plazo.
Verifique regularmente la suavidad y la forma de la superficie del rodillo, y reemplácelo si es necesario para garantizar un buen efecto de exprimción y reducir el daño de la manguera.
Mantenimiento eléctrico:
Si usa un PMP peistáltico eléctrico, verifique regularmente si el cable de alimentación, el enchufe y el controlador están intactos para evitar la humedad y el daño físico.
Asegúrese de que el sistema de control y la interfaz de visualización estén limpios y libres de polvo para evitar afectar el rendimiento y la precisión del PMP.
Lubricación:
Para las bombas peistálticas con partes móviles mecánicas (como los rodamientos de rodillos), agregue regularmente aceite lubricante de acuerdo con las instrucciones para reducir el desgaste y mantener un funcionamiento suave.
Al lubricarse, se debe seleccionar aceite lubricante apropiado y método de lubricación para evitar efectos negativos en el rendimiento y la vida útil del PMP.
Condiciones de almacenamiento:
Cuando no está en uso, la bomba peistáltica debe almacenarse en un ambiente de gas seco y no corrosivo para evitar la compresión prolongada de la manguera.
Al almacenar, la cabeza de PMP debe desmontar, otros líquidos dentro del cuerpo de PMP deben limpiarse y el aceite lubricante debe llenarse completamente en las partes de conexión relevantes para evitar el óxido o el daño a la cabeza de PMP y los componentes de la unidad.
Mantenimiento de registros:
Establezca registros de mantenimiento, incluido el tiempo de reemplazo de la manguera, los registros de limpieza, las situaciones anormales y las medidas de manejo.
Los registros de mantenimiento ayudan a rastrear el historial de mantenimiento de PMP y proporcionar referencia y base para el mantenimiento futuro.
Al implementar los pasos de mantenimiento anteriores, se puede garantizar la operación estable a largo plazo y la vida útil prolongada del PMP perStáltico. Al mismo tiempo, también puede mejorar la eficiencia de trabajo y el rendimiento debombas peristálticas de alto volumen.
Conveniencia de operación del conductor
Las siguientes son algunas consideraciones clave para la facilidad de la operación del conductor de las bombas peristálicas de alto volumen:
Interfaz de usuario y pantalla
Intuitivo
El controlador debe estar equipado con una interfaz de usuario intuitiva que el operador pueda comprender y operar rápidamente.
La pantalla debe estar clara y capaz de mostrar el estado operativo de la bomba en tiempo real, la configuración de los parámetros y otra información.
Diseño clave:
Diseño de llave
La llave debe estar razonablemente diseñada, fácil de alcanzar y claramente marcada para evitar la desaprobación.
Las funciones comunes deben tener claves de acceso directo o funciones de operación de una clave para mejorar la eficiencia laboral.
Configuración y ajuste de parámetros
Rango de configuración de parámetros
La unidad debe proporcionar una gama suficiente de configuraciones de parámetros para satisfacer las necesidades de diferentes escenarios de aplicación.
La configuración de los parámetros debe ser ajustable con precisión para lograr un control de flujo de alto precisión.
Modo de ajuste
Se debe proporcionar una variedad de métodos de ajuste, como perillas, llaves, pantallas táctiles, etc., para adaptarse a diferentes hábitos operativos.
El proceso de ajuste debe ser suave y continuo para evitar cambios o saltos repentinos.
Monitoreo y control remoto
Interfaz de comunicación
El controlador debe estar equipado con una interfaz de comunicación estándar (como RS232, RS485, Ethernet, etc.) para intercambiar datos con la computadora host u otros dispositivos.
Se admiten múltiples protocolos de comunicación para satisfacer las necesidades de integración de diferentes sistemas.
Función de monitoreo remoto
Debe tener la función de monitoreo remoto, puede ver el estado de ejecución de la bomba, la configuración de los parámetros, la alarma de falla y otra información en tiempo real.
Admite la función de control remoto, puede ajustar de forma remota los parámetros, iniciar/detener la bomba y otras operaciones.
Mantenimiento y mantenimiento
Diagnóstico de fallas y alarma
El controlador debe tener un diagnóstico de fallas y una función de alarma, que puede monitorear el estado en funcionamiento de la bomba en tiempo real y enviar una señal de alarma.
Proporcione información y soluciones de fallas detalladas para que los operadores puedan solucionar rápidamente fallas.
Mantenimiento fácil
El controlador debe ser fácil de eliminar e instalar para un fácil mantenimiento y mantenimiento.
Proporcione manuales de mantenimiento detallados y procedimientos operativos para guiar a los operadores para realizar correctamente el mantenimiento y el mantenimiento.
Otras consideraciones
Compatibilidad
El controlador debe ser compatible con varios tipos de cabezales y mangueras de bomba peristáltica para satisfacer las necesidades de diferentes escenarios de aplicación.
Soporte de software
Proporcione soporte de software profesional, como controladores, software de configuración, etc., para programar, configurar y monitorear unidades.
Capacitación y apoyo
Proporcione servicios integrales de capacitación y apoyo, incluida capacitación operativa, orientación de solución de problemas y más, para garantizar que los operadores sean competentes en el uso de la unidad y el tratamiento de problemas comunes.
